路透社怎样让读者看见一百万只瓶子

瓶子落下来，卡车逐渐消失

打开路透社《Drowning in Plastic》，蓝色塑料瓶不断从画面上方落下。地面上站着一个人，后面是一辆卡车。计数器增加，瓶堆向四周铺开，先围住人物，再逐渐遮住卡车；动画收束时，画面标出每分钟约100万只。

这部作品由Simon Scarr和Marco Hernandez制作，发表于2019年9月4日，获当年Information is Beautiful Awards科学、技术与健康类银奖。团队把销售统计做成瓶雨、地标对照和塑料流向图。官方参赛页介绍的重点，也是用不同时段的瓶子堆积展示数量的规模。

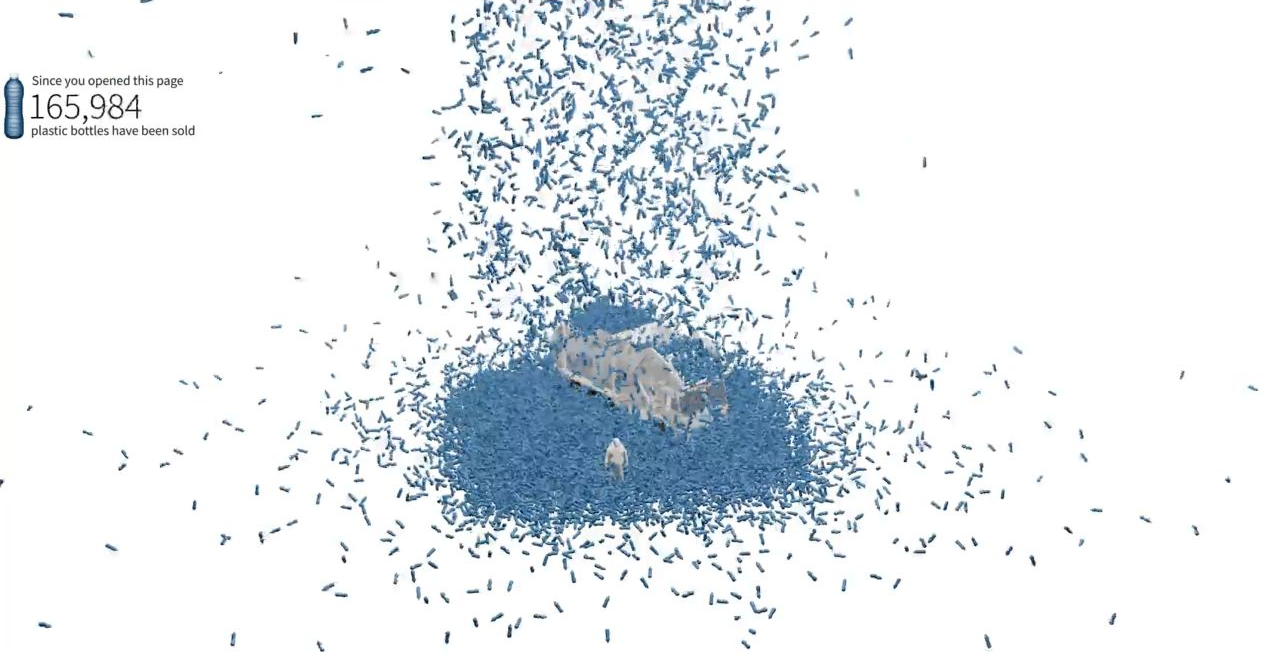

起初还能看清瓶堆中央的人和车，后来只能看到蓝色。参照物留在同一场景中，观众可以观察它们怎样被遮住。不断落下的动作，又把“每分钟”变成一段需要花时间观看的过程。单独截取最后一张瓶堆图，便会丢掉前面的速度感。

这些瓶子来自销售统计的可视化演示，并非记者在某个垃圾场拍到的现场。原作采用欧睿国际的2018年PET塑料瓶销量，全年约4816亿只。页面上的计数对应这组历史数据所表达的销售速度，不是今天接入全球商店的实时读数。

先测量一只瓶子，再决定怎么落

Hernandez在2022年接受Storybench采访时回忆，他从办公室的自动售货机取来一只瓶子，测量尺寸、拍照作为参照，然后在Cinema 4D里建立一个瓶子的模型。最初的工作很具体：先有一件可以量、可以辨认的实物，再尝试让大量同类物体进入画面。

困难很快出现在计算和构图上。需要表现的瓶子太多，笔记本电脑难以处理。第一次把电脑留在办公室整夜计算，他还忘了接电源，第二天发现电脑已关机，一晚的测试落空。此后的尝试同时涉及瓶子怎样下落、怎样堆积，以及从哪个角度观看。

首屏的形式也不是一开始就定好的。他和编辑在白板上讨论：让整张网页一直下着瓶雨，还是先把读者留在开头，看瓶子逐渐堆起来？后者给人物、卡车和瓶堆之间的关系留下了变化时间。按Hernandez的回忆，仅开头动画就试过大约20或30个版本。

因此，这里的三维制作并不只是一道“把数字交给软件”的工序。实物尺寸提供单个物体的依据；镜头决定读者能否看清参照；落下和堆积的过程决定读者先看到什么、后看到什么。作者描述的反复尝试，主要集中在这个开场。

同一座铁塔，先高过瓶堆，再被瓶堆超过

离开开场，时间跨度开始延长。原作把全年销量分别按小时、日和月展示：每小时约5490万只，每天约13亿只，每月约400亿只。数字旁边不再只有一串零，还出现按这些数量构想的瓶堆和地标。

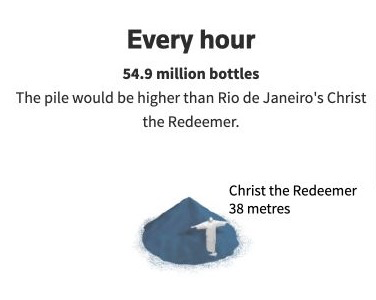

一小时的瓶堆旁是里约热内卢的基督像，原图标注高度38米，瓶堆已经高过它。人物和卡车在前一场景中提供日常尺度；进入千万只的数量级后，作品换用了更大的参照物。读者仍然是在看物体之间的高低关系。

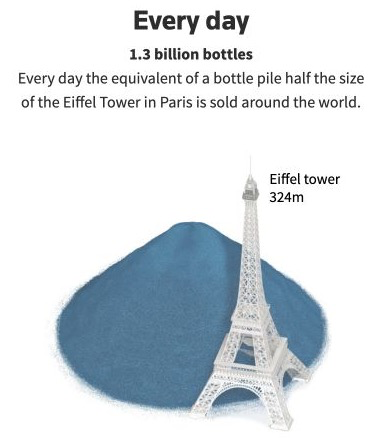

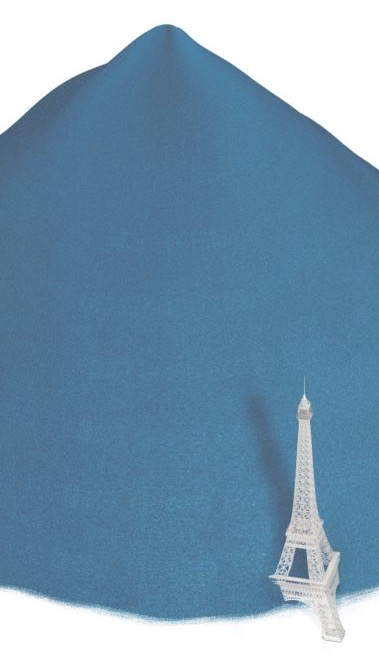

到了“一天”，原作使用埃菲尔铁塔，瓶堆约有塔的一半高。紧接着的“一个月”仍然保留这座塔，巨大的蓝色瓶堆占据画面，铁塔缩在旁边。这里没有立即换成另一栋建筑，读者可以拿同一个参照，比较两段时间对应的累计量。

两幅图的画面取景并不相同，因此不能直接用截屏里铁塔占了多少像素来计算销量。可比较的是各自画面中瓶堆与铁塔的关系，以及旁边标明的一天13亿只、一个月400亿只。数字负责准确交代数量，地标帮助理解其体量。

再往下，作品把一年的数量放到哈利法塔旁边，又用曼哈顿楼群对照自2009年以来十年间约4万亿只瓶子的总量。时间单位变大，参照范围也从单件物体扩展到城市。这些都是“如果集中堆放”的图示，并不表示当地实际存在相应的塑料山。

蓝色始终只指向塑料

地标的选择有一项明确要求。Hernandez说，他试过很多建筑，需要找到世界各地读者可能认识的对象；读者未必每个都熟悉，但可以认出其中一两个。看过、到过某座建筑的人，便有机会把图中的比例与自己的空间经验联系起来。

颜色也沿着整篇保持关系：瓶子用蓝色，其余物体使用中性色。Hernandez解释，读者看到第一只瓶子后，就能理解后面的蓝色始终代表塑料。瓶子从可辨认的单体变成密集的山体时，不需要重新学习一套颜色说明。

制作过程随后分成不同部分。按他的介绍，三维工作主要在Cinema 4D完成，动画少量使用After Effects；一些基础渲染结果放进Illustrator处理，再用于网页。社交平台另做了裁切和计数文字的适配，同一组内容因此可以放进不同长宽比的画面。

这几步对应的工作并不相同：三维场景处理物体与空间，动画处理时间，平面编排安排数字和注释。原作里读者最终看到的，只是瓶子落下、参照物出现、时间单位改变，不必先理解这些工具才能读懂图。

作者最吃惊的，却是最后那幅流向图

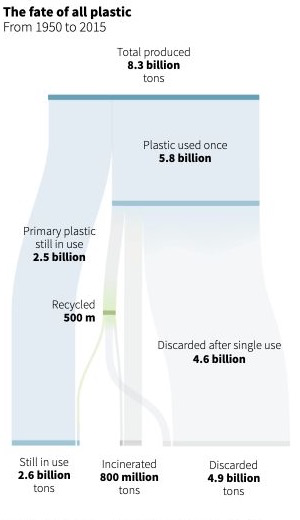

当瓶堆已经扩展到城市尺度，原作换了一种图：用有宽度的带子连接生产、使用、回收、焚烧和丢弃。这类图通常称为桑基图，带子的分合用于表示数量流向。此处需要看的不再是山有多高，而是一条路径走到哪里、途中又分出了什么。

统计口径也在这里改变。前面是2018年PET塑料瓶的销售只数；这幅图讨论1950至2015年全部塑料的质量，包括不止瓶子一种产品，单位改为吨。原作引用Geyer、Jambeck和Law在2017年发表的全球塑料生产与去向研究。

顺着浅绿色的回收分支往后看，它还会继续分流，一部分通向仍在使用，一部分又通向焚烧或丢弃。于是，“进入回收”与“最后留在哪里”被放在两个不同位置。瓶堆图只能显示数量累积，流向图则把使用之后的路径展开了。

Hernandez在访谈中说，个人最感震动的并非那些巨大的瓶堆，而是这幅小小的桑基图：送去回收的塑料，仍可能成为废弃物。原研究也指出，回收可以推迟最终处置，却不能自动消除它；这正是图中回收路径没有停在中间的原因。

研究通过塑料生产资料、不同产品的使用寿命等信息估算在用和废弃的数量，并非逐只追踪前面展示的瓶子。读图时先分清年份、对象和单位，才能把两部分接起来：前一部分解释一种包装的销售规模，后一部分解释更广泛的塑料使用与处置。

这篇报道最值得学的地方

这部作品可以借用的一个具体选择，是让熟悉的参照物承担比较。开场的人和车没有突然离开，而是被瓶堆逐渐遮住；一天和一个月的图中，埃菲尔铁塔又出现了两次。读者面对不断增大的数量时，仍有一个先前见过的对象可以对照。

报道用水、能源消耗或废弃物规模时，可以先选两个确实需要比较的时间跨度，把原始统计的对象、单位和换算写清，再找尺寸可核、读者熟悉的参照物。先画两幅共用参照的草图，检查它们是否让数量差别变得可辨，再决定是否需要三维动画。

借用这一步，也要保留实物和统计之间的距离。不同容器的尺寸、是否压缩、怎样堆放，都会影响体积；没有这些依据，就不能任意画一座山来对应一个数量。路透社的开场从测量一只真实瓶子开始，供读者观看的瓶堆则始终是一种规模示意。

方法提要

先测量实物，再建立可识别的物体与参照。

用同一参照展示两个时间跨度的累计量。

换图时同时交代统计对象、年份与单位的变化。
